第七轴
第七轴机器人（又称机器人外部轴或扩展轴）是通过在标准六轴工业机器人基础上增加线性运动轴，显著扩展其工作范围与作业灵活性的先进自动化设备。
行业特点
1.应用场景覆盖全制造链条

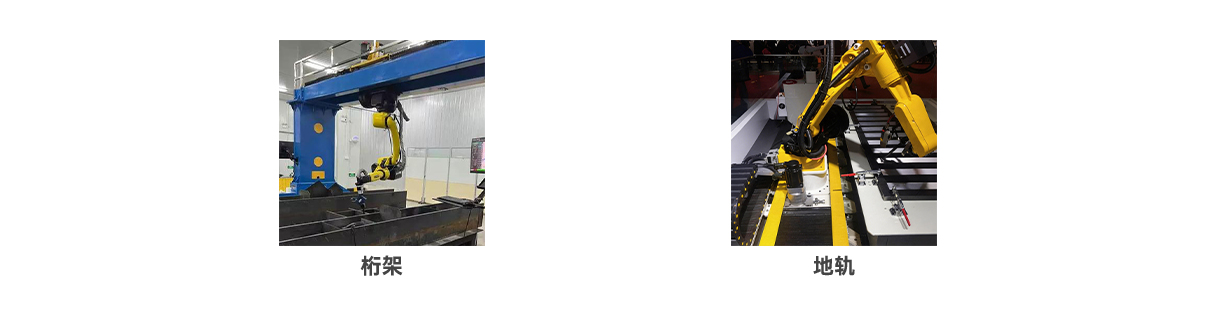

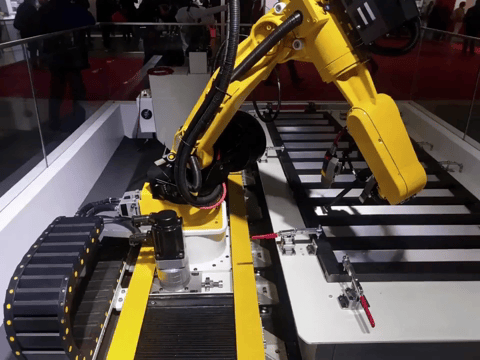

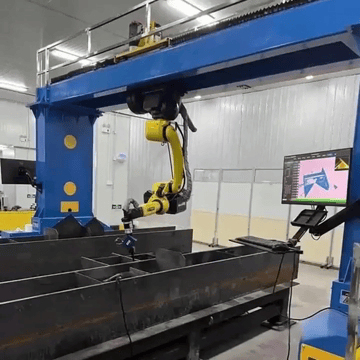

按功能分为地轨式第七轴（长行程直线扩展，行程3-30m）、悬挂式第七轴（桁架/空中扩展，节省地面空间）、旋转式第七轴（角度分度扩展，±180°旋转）；需适配不同行业（汽车制造、电子装配、航空航天、物流仓储）、负载（10kg-2000kg）及工艺（焊接、喷涂、搬运、检测），满足工程批量（如汽车白车身万件级焊接）与高端定制（如航空构件精密装配）需求。
2.精度与负载能力双轮驱动
现代第七轴向高精度定位（重复定位精度≤±0.05mm，高精度型号±0.01mm）、大负载承载（覆盖10kg-2000kg，如Rollon系统最大承重2000kg）升级，通过数控系统（如西门子840D）优化运动轨迹（速度1-3m/s），提升产线效率（节拍提升30%以上），保障复杂曲面作业一致性（如车身喷涂膜厚偏差≤±5μm）。
3.复杂环境适应性与可靠性
工作场景伴随高温辐射（焊接区≥500℃）、粉尘油污（铸造/机加工车间）、电磁干扰（大型设备集群），设备需具备耐高温（传动部件耐温≥500℃）、防尘防油（防护等级≥IP65）、抗冲击（瞬时负载波动≥200%额定值）能力；精密场景（如电子装配）需恒温（20±2℃）控制以减少热变形。
4.安全与标准化体系完善
需符合《工业机器人安全要求》（ISO 10218）、《机器人第七轴技术规范》（GB/T 39403），配置急停保护（停机时间≤0.5秒）、防碰撞检测（力矩传感器响应≤10ms）、过载预警（压力/扭矩超限报警）；环保要求下，推广低噪音设计（≤85dB）、节能伺服驱动（能耗降低20%），减少碳排放。
5.定制化与柔性生产并存
汽车/物流客户偏好通用高速第七轴（如地轨式批量搬运），而航空（复杂构件焊接）、3C（精密检测）领域需柔性第七轴（多轴联动、快换工装），推动"模块化设计+智能换型"（如夹具快换时间≤5分钟），支持多工艺混产（焊接→喷涂→装配）。
6.产业链协同依赖核心部件
依赖上游伺服电机（精度±0.01°）、精密导轨（直线度≤0.02mm/m）、减速机（谐波/RV/行星减速机）、控制系统（如库卡KRC4），国产替代加速（如汇川伺服、绿的谐波减速机），与下游汽车（轻量化车身）、新能源（电池包装配）、电子（芯片封装）需求联动紧密；国产第七轴在地轨式中端市场占有率超50%，高端旋转式仍依赖进口（如库卡KL系列）。
应用优势
1. 精密行星减速机
应用优势：体积小、传动效率高（≥96%）、背隙低（≤1弧分），适配第七轴进给轴减速增扭（如地轨式滑台驱动），将伺服电机高转速（3000rpm）转换为稳定直线运动（速度0.1-3m/s），提升低速爬行稳定性（避免工件抖动）。
典型场景：汽车焊接第七轴的X轴滑台驱动单元，通过精准控速保障焊枪轨迹精度（动态跟踪误差≤±0.2mm）；电子装配第七轴的Z轴升降模块，实现芯片贴片高度微调（分辨率≤0.001mm）。
2. 机器人关节RV减速机
应用优势：耐冲击、抗过载（瞬时扭矩达额定值3倍）、寿命长（≥25000小时），适用于第七轴重载关节（如悬挂式桁架旋转轴、大负载搬运机械臂）。
典型场景：航空航天钛合金构件搬运第七轴的旋转关节，驱动500kg以上工件（尺寸≤2m×1.5m）实现±180°精准转位（角度偏差≤±0.1°）；汽车冲压线第七轴的压力驱动模块，稳定输出10吨级压装力（避免模具错位）。
3. 谐波减速机
应用优势：体积小、传动比大（50-300）、回差小（≤1弧分），适用于第七轴轻载精密调整（如检测工位的微小位移补偿、多轴联动角度微调）。
典型场景：3C产品显示屏检测第七轴的θ轴旋转机构，通过谐波减速机实现±0.05°角度补偿（保障视觉识别精度）；协作机器人第七轴的末端姿态调整模块，实现±0.02mm径向补偿（避免划伤工件）。
4. 滚动直线导轨
应用优势：摩擦系数低（≤0.002）、刚性高（额定动载荷≥50kN）、寿命长（≥2000km），是第七轴滑台/桁架导向的核心部件，减少长行程运动振动（振幅≤0.02mm）。
典型场景：地轨式第七轴的30m长行程导轨，通过低摩擦特性保障全程直线度误差≤±0.1mm；悬挂式第七轴的桁架滑座导向，确保焊枪与工件距离一致性（偏差≤±0.3mm）。
5. 中空旋转平台
应用优势：中空结构便于走线/气管（如焊接冷却水管、传感器线缆），重复定位精度高（≤±0.01°），支持多工位同步转位（替代分度盘）。
典型场景：四工位汽车座椅装配第七轴的转台，带动座椅骨架精确转位（角度偏差≤±0.5°），实现4个安装点同步拧紧（单工位耗时减少30%）；电子元件检测第七轴的转盘，保障多面检测对齐精度（偏差≤±0.1mm）。
6. 电动滚筒
应用优势：结构紧凑（无外露链条）、调速范围广（0.1-2m/s）、免维护（IP67防护），适配第七轴辅助输送（如工件上料/下料辊道）。
典型场景：物流仓储第七轴的货物过渡辊道，替代传统电机+减速器组合，降低货箱划伤风险（划伤率≤0.001%）；汽车焊装线的零件缓存辊道，适应高频启停（节拍≤2分钟/托）。
7. AGV舵轮减速机
应用优势：集成驱动与转向功能，支持±180°灵活转向，定位精度±5mm，适配移动第七轴（AGV+机械臂复合）。
典型场景：智能工厂的原料库至焊接区物流系统，AGV舵轮驱动第七轴底盘（负载≤1吨），机械臂同步完成工件抓取（定位精度±2mm），实现"移动+作业"一体化。
性能要求
1.精度保持性
长期运行后定位误差需≤±0.05mm（如地轨式滑台）、重复定位精度≤±0.03mm（如旋转轴分度）；关键指标：长行程（30m）直线度误差≤±0.2mm、旋转轴角度偏差≤±0.1°，确保复杂轨迹（如汽车车身曲线）一致性。
2.负载适应性
承受额定负载+惯性力（如2000kg负载下的启停冲击），瞬时过载能力≥200%额定扭矩；防碰撞保护响应时间≤0.1秒（通过力矩传感器实时监测），避免工件/设备损伤。
3.环境耐受性
防护等级≥IP65（防尘防油），耐高温部件（焊接区）需耐温≥500℃（采用耐热合金齿轮）；精密场景（电子装配）需恒温（20±2℃）、恒湿（≤60%RH）；适应粉尘（浓度≤10mg/m³）、油污（pH 6-8）环境，工作温度5-50℃，噪音控制≤85dB。
4.能效与噪音
传动效率≥92%（降低高速运动能耗），运行噪音≤80dB（常规设备）、≤85dB（高速运行≥2m/s时），符合职业健康标准（GBZ 2.2）；电动滚筒等部件需优化动平衡（振动速度≤3.5mm/s）。
5.维护便捷性
采用免润滑或长周期润滑设计（如固体润滑脂，维护周期≥500小时），关键部件（导轨滑块、减速机密封件）更换时间≤45分钟；模块化工装（如快换夹具接口）便于快速换型，降低停机损失。
6.智能化兼容
支持EtherCAT、Profinet等工业总线通信，与机器人控制器实时交互，实现动态轨迹补偿（根据材料形变调整路径）、故障预警（如导轨磨损超限提醒）、加工数据存储（每批次参数可追溯），适配"数字孪生"虚拟调试需求。
