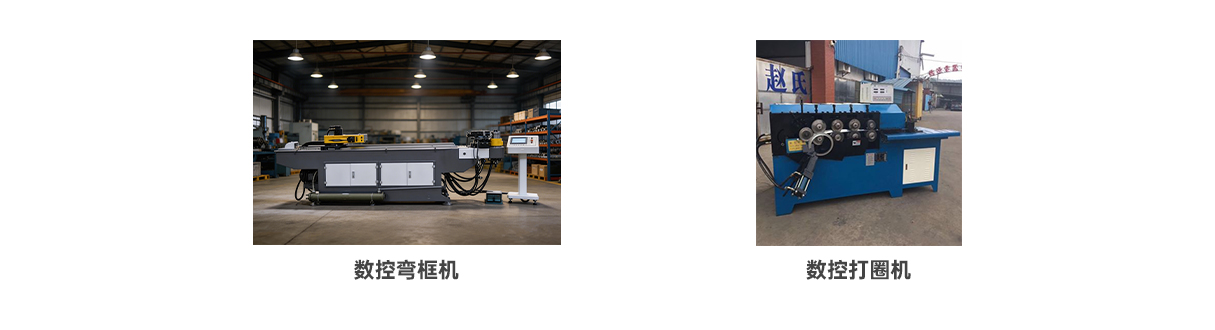

数控打圈、弯框、弯管
数控打圈、弯框、弯管行业是金属成形领域“智能化+定制化”的典型代表，其核心竞争力在于高精度控制、柔性生产、工艺数据积累。随着新能源（如充电桩支架、储能箱体）、智能家居（金属框架）等新兴领域需求增长，行业将向“更精、更快、更智能”方向发展，同时需解决小批量订单的成本分摊、复杂曲面加工（如三维空间弯管）等技术挑战。
行业特点
1.应用场景细分与材料多样性
按功能分为打圈机（弹簧圈、金属圆环，直径Φ5-Φ500mm）、弯框机（矩形/异形框架，边长200-3000mm）、弯管机（圆管/方管，管径Φ6-Φ150mm、壁厚0.5-5mm）；需适配不同材料（低碳钢、不锈钢、铝合金、铜管）、硬度（HV100-300）及工艺（冷弯/热弯），满足工程批量（如汽车排气管万件级）与定制异形件（如家具雕花框）需求。
2.精度与柔性化双轮驱动
现代设备向高精度弯曲（弯管角度误差≤±0.5°、打圈圆度误差≤±0.1mm）、多轴联动柔性生产升级（3-8轴联动实现复杂曲线，如汽车蛇形管），通过数控系统（如PLC+触摸屏）预设工艺参数（弯曲半径、送料长度），单件换型时间≤5分钟，提升小批量多品种效率。
3.复杂工况环境适应性
工作场景伴随金属屑飞溅（切割/弯曲）、弯曲冲击力（厚壁管弯曲峰值力≥500N）、间歇性负载波动，设备需具备防尘防油（防护等级≥IP54）、抗冲击（过载保护响应≤0.1秒）、断料检测（线材/管材断裂预警）能力；热弯管设备（如铜管退火弯管）需耐温≥300℃（传动部件隔热设计）。
4.安全与环保标准趋严
需符合《金属管材弯曲机安全要求》（GB 24388）、《数控弯管机》（JB/T 11666）等标准，配置急停保护、模具防夹手装置、噪音控制（≤85dB）；环保要求下，推广除尘系统（金属屑收集率≥95%）、节能伺服电机（能耗降低20%），减少切削液污染。
5.定制化与模块化并存
中小五金厂偏好通用设备（如台式打圈机、手动弯管机），而汽车（复杂管路）、家具（异形框架）领域需专用设备（如多轴联动弯管机、数控弯框中心），推动“模块化设计+快换模具”（如弯管模具更换时间≤10分钟），支持多规格混产。
6.产业链协同依赖核心部件
依赖上游伺服电机（精度±0.01°）、精密减速机（背隙≤1弧分）、弯曲模具（Cr12MoV淬火钢）、控制系统（如西门子808D），国产替代加速（如汇川伺服、双环传动减速机），与下游汽车（新能源车管路增量）、家具（定制家居框架）需求联动紧密。
应用优势
1.精密行星减速机
应用优势：体积小、传动效率高（≥95%）、背隙低（≤1弧分），适配线材/管材送进轴的减速增扭需求，将伺服电机高转速（3000rpm）转换为稳定送料速度（如打圈机送线速度0.1-2m/s），保障低速爬行无抖动（避免线材打结）。
典型场景：数控打圈机的线材送进模块，通过精准控速实现Φ2-Φ20mm钢丝的均匀卷圈（圆度误差≤0.1mm）；弯管机的管材推进单元，确保送料长度精度（误差≤±0.5mm）。
2. 滚动直线导轨
应用优势：摩擦系数低（≤0.003）、刚性高（额定动载荷≥20kN）、寿命长（≥1500km），是弯曲机构导向（如弯框机滑块、弯管机靠模）的核心部件，减少运动振动（振幅≤0.01mm），保障弯曲角度一致性。
典型场景：家具弯框机的X/Y轴滑座导向，通过低摩擦特性实现90°-180°直角弯框（角度误差≤±0.3°）；汽车排气管弯管机的靠模导轨，确保复杂曲线（R50-R200mm）精度。
3. 机器人关节RV减速机
应用优势：耐冲击、抗过载（瞬时扭矩达额定值3倍）、寿命长（≥20000小时），适用于重载弯管机（如厚壁钢管弯曲，压力≥10吨）、框架搬运机械臂（抓取大型弯框）。
典型场景：工程机械弯管机的压力驱动模块，通过RV减速机稳定输出高压（避免管壁起皱）；弯框成品桁架机器人，驱动夹具抓取100kg以上框架（尺寸≤2m×1.5m），适应24小时连续作业。
4. 中空旋转平台
应用优势：中空结构便于走线/气管（如弯曲模具的冷却管路），重复定位精度高（≤±0.01°），支持多工位同步转位（替代分度盘），缩短换件时间。
典型场景：4工位数控打圈机的工件转台，带动线材精确转位（角度偏差≤±0.5°），实现4个圆环同步加工，单件耗时减少30%以上。
5. 谐波减速机（含人型机器人关节减速器）
应用优势：体积小、传动比大（50-300）、回差小（≤1弧分），适用于轻载精密弯框（如家具雕花框架、电子元件支架），实现微小角度（±5°）微调。
典型场景：协作机器人辅助的异形弯框加工，通过关节减速器实现±0.1mm的径向补偿，确保雕花框架对称度（误差≤0.2mm）。
6. 电动滚筒
应用优势：结构紧凑（无外露链条）、调速范围广（0.1-2m/s）、免维护（IP65防护），适配上下料输送（线卷、管材、半成品框架）。
典型场景：自动化弯管线的管材输送辊道，替代传统电机+减速器组合，降低管材划伤风险（划伤率≤0.001%）并提升连续性。
7. AGV舵轮减速机
应用优势：集成驱动与转向功能，支持±180°灵活转向，定位精度±5mm，适配车间物料转运（线卷、管材、成品框架）。
典型场景：家具厂的管材库至弯框机物流系统，AGV小车衔接钢管配送（长度≤6m），降低人工叉车干预并避免管材弯曲变形。
性能要求
1.精度保持性
长期运行后弯曲角度误差需≤±0.5°（如弯管机）、圆度误差≤±0.1mm（如打圈机），重复定位精度≤±0.02mm（多轴分度）；关键指标：弯管回弹补偿精度≤±0.3°（考虑材料弹性变形），框架对角线误差≤2mm（保障装配精度）。
2.负载适应性
承受弯曲冲击力（厚壁管峰值力≥500N）、材料硬度波动（如不锈钢vs低碳钢）、惯性冲击（快速启停），瞬时过载能力≥150%额定扭矩；断料保护响应时间≤0.1秒（通过扭矩传感器实时监测），避免设备损坏。
3.环境耐受性
防护等级≥IP54（防尘防油），适应金属屑（粒径≤1mm）、切削液飞溅环境；热弯设备需耐温≥300℃（传动部件隔热涂层）；工作温度5-40℃、湿度≤85%RH，噪音控制≤80dB（常规工况）。
4.能效与噪音
传动效率≥90%（降低高速送料能耗），运行噪音≤80dB（弯管机）、≤85dB（打圈机），符合职业健康标准（GBZ 2.2）；电动滚筒等部件需优化动平衡（振动速度≤2.8mm/s）。
5.维护便捷性
采用免润滑或长周期润滑设计（如固体润滑脂），关键部件（导轨滑块、减速机密封件）更换时间≤30分钟；模块化模具接口（如弯管模具快换卡扣）便于快速换型，降低停机损失。
6.智能化兼容
支持EtherCAT、Modbus TCP等工业总线通信，与CNC系统实时交互，实现回弹补偿（根据材料自动调整弯曲力）、断料预警（电流突变报警）、加工数据存储（每批次参数可追溯），适配“无人化车间”需求。
